旋片真空泵工作原理圖解

旋片式真空泵如何吸氣排氣？讓我們分解旋片真空泵一個周期的運轉過程，你就能明白真空泵的抽氣原理。

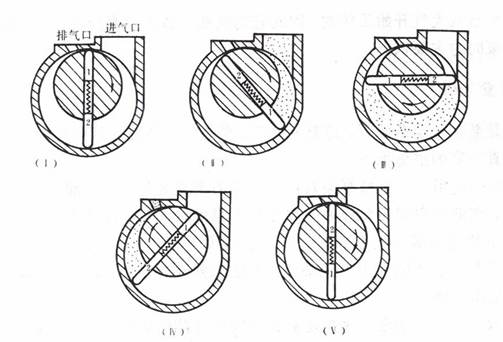

如圖所示，真空泵順時針旋轉，由定子、轉子和旋片形成的密閉空間容積增大，就把氣體吸入泵腔內，轉子運轉到3的位置時，此時泵體內充滿氣體。通過再次旋轉將泵體內的氣體擠壓出泵腔，從排氣口排出，完成真空泵的抽送過程。

定子浸在油中起潤滑，密封和堵塞縫隙的作用。從結構圖我們也可以看出，如果真空泵電機反轉，那么泵內的真空油會從吸氣口中噴出。
