隔膜泵系列
QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度 、易揮發、易燃、劇毒的液體，均能予以抽光吸盡?？捎糜谑汀⒒?、電子、陶瓷、食品、紡織等行業領域。
產品中心

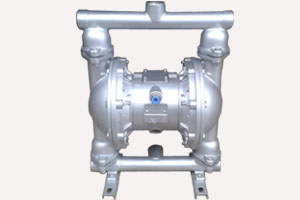

QBY-25氣動隔膜泵


QBY-25隔膜泵介紹：
流量：0-2.4m3/h
揚程：50m
吸程：3m
工作氣壓：4-7公斤

可選材質：1，鑄鐵；2，鋁合金；3，工程塑料；4，不銹鋼；5，內襯氟塑料

產品用途：
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。 ．
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。

產品參數：
型號
 流量 揚程 出口壓力 吸程 允 許能 供氣 壓力 供氣 消耗量 材料
(m3/h) (m) (kgf/cm2) (m) 　 (kbf/cm2) (m3/min)
　 　 　 　 (mm) 　 　 鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0～0.8 0～50 6 5 1 7 0.3 ★ ★ ★ ★
QBY-15 0～1 0～50 6 5 1 7 0.3 ★ ★ ★ ★
QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 ★ ★ ★ ★
QBY-40 0～8 0～50 6 7 4.5 7 0.6 ★ ★ ★ ★
QBY-50 0～12 0～50 6 7 8 7 0.9 ★ ★ ★ /
QBY-65 0～16 0～50 6 7 8 7 0.9 ★ ★ ★ /
QBY-80 0～24 0～50 6 7 10 7 1.5 ★ ★ ★ /
QBY-100 0～30 0～50 6 7 10 7 1.5 ★ ★ ★ /

注:★－有 ∕－無


膜片性能：
隔膜品種
 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
介質種類
發煙硝酸 × × △ △ 　
濃硝酸 × × △ △ 　
濃硫酸 × × ○ △ 　
濃鹽酸 × △ △ △ 　
濃磷酸 × △ △ △ 　
濃醋酸 × × × △ 　
濃氫氧化鈉 ○ ○ △ △ 　
無水氨 △ △ △ △ 　
稀硝酸 × × ○ △ 　
稀硫酸 △ △ △ △ 　
稀鹽酸 × ○ △ △ 　
稀磷酸 × × △ △ 　
稀氫氧化鈉 ○ ○ △ △ 　
氨水 △ △ × 　 　
苯 × × ○ ○ 　
汽油 ○ ○ ○ ○ 　
石油 △ × ○ ○ 　
四氯化碳 ○ 　 ○ ○ 　
二硫化碳 ○ 　 × ○ 　
乙醇 ○ ○ ○ ○ 　
丙銅 × △ × ○ 　
甲酚 × △ △ ○ 　
乙醛 × × △ ○ 　
乙苯 × × △ ○ 　
丙烯晴 △ △ × ○ 　
丁醇 ○ ○ ○ ○ 　
丁二烯 ○ × △ ○ 　
苯乙烯 × × △ ○ 　
醋烯乙酯 × × × ○ 　
醚 × × × 　 　

○表示良好，△表示一般，×表示不可用

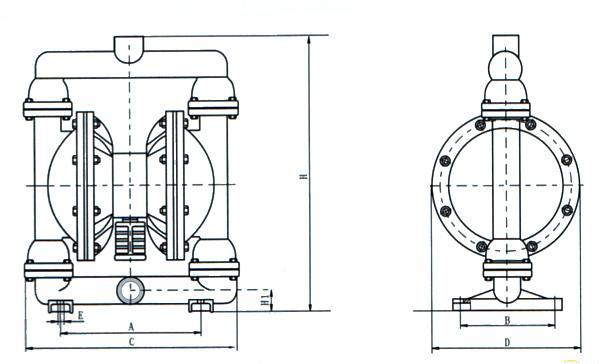

氣動隔膜泵安裝尺寸圖：



型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8”  鑄鐵、不銹鋼、鋁合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2”

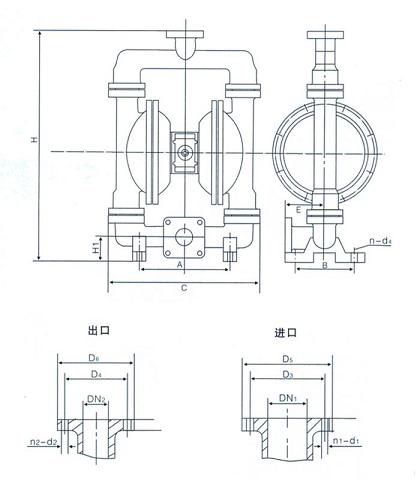

型號 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 進氣口外徑 備注
QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟程塑塑料料，
QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10
QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 鑄鐵、不銹鋼、鋁合金
QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10
QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12
QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12
QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14
QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14
