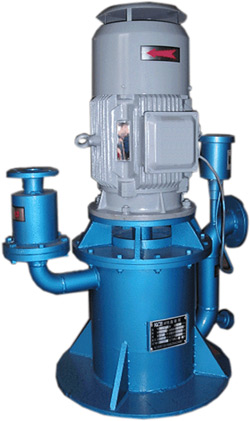

無密封自控自吸泵




產品概述
無密封自控自吸泵簡稱自控自吸泵，具有耐溫、耐壓、耐磨、"一次引流"、"終身自吸"等多種功能。目前生產不銹鋼、增強聚丙烯、鑄鋼、鑄鐵等多種材質的自控自吸泵系列整機，五種不同造型共五千余種規格。自控自吸泵在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘、選礦、民用建筑等行業中廣泛適用。



不同造型的用途特點

長方型、圓錐型無密封自控自吸泵為您提供了不同安裝形式的選擇余地；防爆型無密封自控自吸泵適用于易燃、易爆環境；戶外型無密封自控自吸泵借助安全的立體戶外罩，在露天作業的情況下，有效的防雨、防霧、防潮、防濕；推車移動型無密封自控自吸泵可將水泵推移到您所需要的任何工位上作業。

規格型號 轉速 流量 總 揚程 配套功率 允許吸深 吸液口徑 出液口徑 整機重量
類別代碼 材質代號 型號 r/min m3/h m  kw ≤m mm  mm  kg
1—5 T.G.PP.BXG 16WFZB-A 2900 0.75 8 0.75 2.5 16 10 75
1.1 6.5
1.5 5.5
1—5 T.G.PP.BXG 32WFZB-A 2900 4.5 13 1.5 3 32 25 99
6.5 10.5
9 8
1—5 T.G.PP.BXG 40WFZB-A 2900 6.5 25 4 4 40 32 140
8.5 23
10 21
1—5 T.G.PP.BXG 40WFZB-A1 2900 13.5 18 3 4 40 32 140
5 15
8 13
1—5 T.G.PP.BXG 40WFZB-A2 2900 10 11 2.2 4 40 32 125
14 8
1—5 T.G.PP.BXG 50WFZB-A 2900 7.5 28 5.5 5 50 40 205
12.5 26
15 24.5
1—5 T.G.PP.BXG 50WFZB-A1 2900 10.5 20.5 3 5 50 40 170
1—5 T.G.PP.BXG 50WFZB-AD 1450 5 11 1.5 4 50 40 149
6.3 10
7.5 9
1—5 T.G.PP.BXG 50WFZB-AD1 1450 10 6 1.5 4 50 40 149
1—4 T.G.BXG 50WFZB-B 2900 10 40 11 5 50 40 215
11 38
15 35
1—4 T.G.PP.BXG 50WFZB-B1 2900 7 33 7.5 5 50 40 205
12 31
15 29
1—5 T.G.PP.BXG 50WFZB-B2 2900 10 26.5 4 5 50 40 185
1—5 T.G.PP.BXG 50WFZB-B3 2900 5 15 2.2 4 50 40 150
6.4 14
7.5 12.5
1—4 T.G.BXG 50WFZB-C 2900 8.5 58 15 5 50 40 240
12 56
15 54
1—4 T.G.BXG 50WFZB-C1 2900 11 46 7.5 5 50 40 215
10 40
1—5 T.G.PP.BXG 50WFZB-CD 1450 5 19 3 4 50 40 170
6 18
8 17
1—4 T.G.BXG 50WFZB-E 2900 7.5 82 22 5 50 40 260
12 80
15 75
1—4 T.G.BXG 50WFZB-E1 2900 12 68 18.5 5 50 40 250
11 62
10 55
1—5 T.G.PP.BXG 50WFZB-E2 2900 6.3 25 3 4 50 40 170



規格型號 轉速 流量 總揚程 配套功率 允許吸深 吸液口徑 出液口徑 整機重量
類別代碼 材質代號 型號 r/min m3/h m kw ≤ m mm mm kg
1—5 T.G.PP.BXG 65WFZB-A 2900 15 27 7.5 4 65 50 260
20 26
25 24
1—5 T.G.PP.BXG 65WFZB-A1 2900 21 20 5.5 4 65 50 260
1—5 T.G.PP.BXG 65WFZB-AD 1450 7 12 3 4 65 50 200
12 11
15 9
1 — 4 T.G.BXG 65WFZB-B 2900 15 41 11 5 65 50 270
25 38
30 36
1 — 5 T.G.PP.BXG 65WFZB-B1 2900 20 26 7.5 5 65 50 250
1 — 5 T.G.PP.BXG 65WFZB-BD 1450 10 16 4 5 65 50 230
12 14
15 13
1 — 4 T.G.BXG 65WFZB-C 2900 15 58 18.5 5 65 50 280
25 56
30 52
1 — 4 T.G.BXG 65WFZB-C1 2900 22 45 15 5 65 50 265
1 — 5 T.G.PP.BXG 65WFZB-C2 2900 7.5 19 4 5 65 50 240
12.5 18
15 17
1 — 4 T.G.BXG 65WFZB-E 2900 15 82 30 5 65 50 450
25 80
30 78
1 — 4 T.G.BXG 65WFZB-E1 2900 21 64 18.5 5 65 50 340
20 55
1 — 5 T.G.PP.BXG 65WFZB-E2 2900 7.5 27.5 7.5 5 65 50 280
12.5 26
15 24.5
1 — 4 T.G.BXG 65WFZB-F 2900 15 127 45 5 65 50 485
25 125
30 123
1 — 4 T.G.BXG 65WFZB-F1 2900 18 108 45 5 65 50 485
21.5 95
23.5 85
1 — 4 T.G.BXG 65WFZB-F2 2900 7.5 38 7.5 5 65 50 270
12.5 37
15 36
1 — 4 T.G.BXG 65WFZB-F3 2900 9 30 5.5 5 65 50 260



規格型號 轉速 流量 總揚程 配套功率 允許吸深 吸液口徑 出液口徑 整機重量
類別代碼 材質代號 型號 r/min m3/h M kw ≤ m mm mm kg
2 — 4 T.G.PP.BXG 80WFZB-A 2900 30 28 11 6 80 65 380
50 26
60 24
70 20
2 — 4 T.G.PP.BXG 80WFZB-AD 2900 15 11.5 4 4 80 65 305
25 11
30 10.5
38 9
2 — 4 T.G.BXG 80WFZB-B 2900 40 40 15 5 80 65 395
50 38
60 35
65 28
2 — 4 T.G.PP.BXG 80WFZB-BD 1450 15 15 5.5 5 80 65 340
25 14
30 13
35 11
2 — 4 T.G.BXG 80WFZB-C 2900 30 59 22 5 80 65 460
50 55
60 52
2 — 4 T.G.BXG 80WFZB-C1 2900 45 46 15 5 80 65 400
40 38
2 — 4 T.G.PP.BXG 80WFZB-C2 2900 15 19 7.5 5 80 65 320
25 18
30 17
2 — 4 T.G.PP.BXG 80WFZB-CD 1450 21 14 5.5 5 80 65 340
25 12
2 — 4 T.G.BXG 80WFZB-E 2900 30 84 37 5 80 65 480
50 80
60 76
2 — 4 T.G.BXG 80WFZB-E1 2900 30 60 18.5 5 80 65 400
40 50
2 — 4 T.G.PP.BXG 80WFZB-E2 2900 15 27 11 5 80 65 380
25 26
30 24
2 — 4 T.G.PP.BXG 80WFZB-E3 2900 22 22 5.5 5 80 65 300
20 18
2 — 4 T.G.BXG 80WFZB-F 2900 30 128 55 5 80 65 580
50 125
60 120
2 — 4 T.G.BXG 80WFZB-F1 2900 26 103 45 5 80 65 530
30 95
40 80
2 — 4 T.G.BXG 80WFZB-F2 2900 15 38 11 5 80 65 380
25 36
30 35
2 — 4 T.G.BXG 80WFZB-F3 2900 21 34 11 5 80 65 380



規格型號 轉速 流量 總揚程 配套功率 允許吸深 吸液口徑 出液口徑 整機重量
類別代碼 材質代號 型號 r/min m3/h m kw ≤ m mm mm  kg
2 — 4 T.G.PP.BXG 100WFZB-A 2900 60 30 18.5 5 100 80 560
100 26
110 22
120 20
2 — 4 T.G.PP.BXG 100WFZB-AD 1450 30 12 7.5 5 100 80 450
40 11
50 10
60 9
2 — 4 T.G.BXG 100WFZB-B 2900 60 40 22 5 100 80 580
80 36
100 32
120 28
2 — 4 T.G.PP.BXG 100WFZB-BD 1450 30 15 11 5 100 80 520
40 14
50 13
68 11
2 — 4 T.G.BXG 100WFZB-C 2900 45 55 37 5 100 80 630
80 48
100 45
2 — 4 T.G.BXG 100WFZB-C1 2900 75 40 30 5 100 80 605
85 35
2 — 4 T.G.BXG 100WFZB-C2 2900 40 20 11 5 100 80 520
50 19
60 18
2 — 4 T.G.BXG 100WFZB-C3 2900 40 16 7.5 5 100 80 500
45 15
2—4 T.G.BXG 100WFZB-E 2900 60 87 55 5 100 80 720
80 80
100 75
2—4 T.G.BXG 100WFZB-E1 2900 80 60 45 5 100 80 680
100 51
2—4 T.G.PP.BXG 100WFZB-E2 2900 30 26 11 5 100 80 530
50 25
55 24
2—4 T.G.PP.BXG 100WFZB-E3 2900 62 22 11 5 100 80 , 530
58 18
2—4 T.G.BXG 100WFZB-F 2900 60 133 90 5 100 80 965
80 125
100 120
2—4 T.G.BXG 100WFZB-F1 2900 80 108 75 5 100 80 820
90 90
100 80
2—4 T.G.BXG 100WFZB-F2 2900 30 40 15 5 100 80 550
50 38
60 36
2—4 T.G.PP.BXG 100WFZB-F3 2900 46 23 11 5 100 80 530


故障與排除

（一）水泵部分

故 障 產 生 原 因 排 除 方 法
電機不傳 1.電機已損壞； 2.電源不通； 1.修復或更換電機； 2.檢查接通電源。
水泵不出液 1.引流量不足；
2.吸液端某只法蘭、閥門或管路某處大量漏氣；
3.引流口或放空口拼帽不緊，或拼帽內沒有墊圈；
4.容器或液池內無液。		 逐一檢查，針對排除。
流程、揚程(壓力)不達標 1.電壓過低，額定轉速達不到；
2.電機反轉；
3.底部濾網堵塞，過流不足；
4.吸液端某只法蘭、閥門或某處管路慢性漏氣，影響水泵真空度；
5.容器或液池內液量太少，時而吸進空氣。		 逐一檢查，針對排除。
電機與水泵連接部位滲漏 1.啟動瞬間滲漏，正常運行后現象消失；
2.運行時一直滲漏(可能是密封裝置已損壞，或實際揚程、壓力與該水泵參數差異大)。		 1.引流液灌注過滿，不屬故障；
2.檢查密封裝置是否損壞，重新計算實際工作壓力是否超過該泵規定參數；如密封裝置已損壞，請考慮修理或更換：如壓力參數差異過大，請考慮重新選型或調整實際工作壓力。



（二）自控裝置部分

故 障 產 生 原 因 排 除 方 法
自控狀態水泵不能啟動 1.某只傳感器接觸不良：
2.傳感器上、下限或上、下端安裝顛倒；
3.電機或保險絲已損壞：
4.容池內無液，傳感器不作用。		 1.恢復傳感器良好接觸：
2.正確安裝傳感器，請參考“安裝、操作示意圖”(一)或(三)；
3.修復電機或保險絲；
4.檢查池液情況。
水泵不能自動停車 1.某只傳感器已損壞，產生誤動作；
2.液體中有顆?？ㄈ麄鞲衅鞲∏颍仁蛊湔`動作。		 1.更換已損壞的傳感器；
2.沖洗傳感器浮球，使其恢復靈活。
自動與手動無法轉換 1.某只按鈕已損壞。 更換已損壞的按鈕
手動狀態水泵不能啟動 1.手動按鈕已損壞； 2.電機或保險絲已損壞。 1.更換已損壞手動按鈕；
2.修復電機或保險絲。
連接管漏氣，水泵不能形成真空，不吸液 1.控制閥和水泵連接的絲扣不緊或使用時間較長，腐蝕松動，造成漏氣
2.密封墊片老化，活塞封閉不嚴		 1.在連接絲扣上增加密封膠帶，使之不漏氣或更換已腐蝕的連接管；
2.更換密封墊片；
3.將控制閥兩側螺絲松開，調節密封墊片的間隙至合適位置，再將螺絲固定。
