適用范圍：
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統，市政工程、建筑工地等行業輸送帶顆粒的污水、污物。

型號意義：
100 GW 100-15-7.5
100 – 泵排出口公稱直徑 （mm）
GW – 管道式排污泵
100 – 額定流量 （m3/h）
15 – 額定揚程 (m)
7.5 – 配用電機額定功率 (Kw)

產品特點：
1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果好。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點上。
5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

技術參數：
流量：8-2600m3/h；
揚程：7-60m；
轉速：740-2900r/min；
口徑：φ25-φ500；
溫度范圍：-15-+60℃；
工作壓力：≤1.0Mpa。

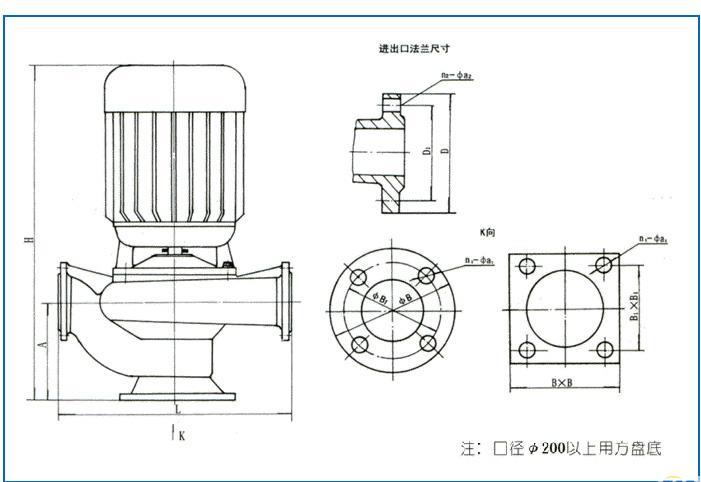

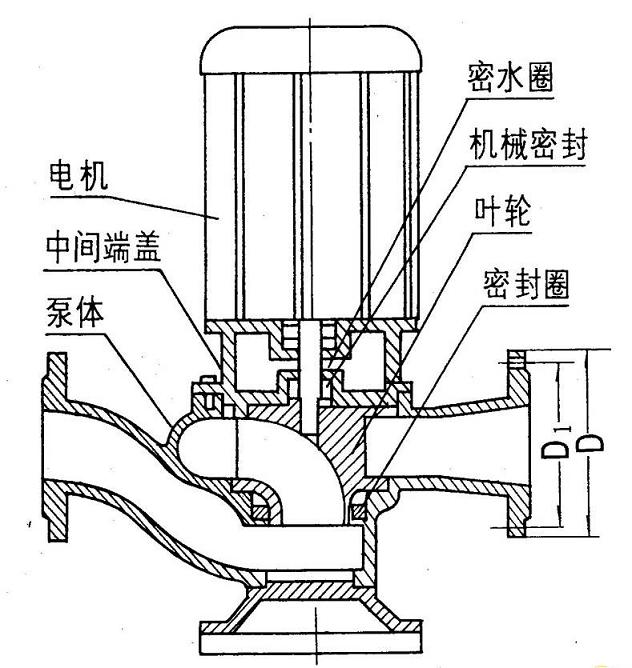

GW型管道式無堵塞排污泵 （結構圖）
